40mm diameter, 200mm focal length IR polished calcium fluoride CaF2 plano-convex lens

40mm diameter, 200mm focal length IR polished calcium fluoride CaF2 plano-convex lens

Calcium fluoride has high transmittance from ultraviolet to mid-infrared (250nm~7µm), so it’s widely used for making prisms, lenses, and windows. Calcium fluoride lenses have a low refractive index, high laser damage threshold, and low coaxial and radial stress birefringence, making them suitable for excimer lasers or for integration into infrared systems. Plus, calcium fluoride is low in solubility and can withstand harsh environments. Polished calcium fluoride surfaces can last for years, it’s twice as hard as barium fluoride, and it has better resistance to thermal shock.

Product features：Broad-spectrum transparency; low chromatic aberration; aspheric correction; weak moisture resistance; laser damage resistant

Part Number：MP-OPL-FL200-CaF2-PCX-Ø40-IR

Application area：Infrared imaging | Ultraviolet spectroscopy | Laser focusing | Precision instruments | Scientific optics

Add to Cart Request for Quotation Consult Favorite

Related Products

Main parameters
General Parameters
Optional Configurations
Downloads

Main parameters

Core parameters

Specifications and size Focal Length (F.L) curvature Lens grade

40mm 200mm @ 3μm 85（±2%） IR double convex

Dimension Drawing

General Parameters

1. Detailed specs

Name	Parameter
Transmission range	0.13~10um
Refractive index	1.39908 at 5um
Reflection loss	5.4% at 5um
Absorption coefficient	7.8×10^-4cm^-1@2.7um
Absorption peak	35um
dn/dT	-10.6×10^-6/℃
dn/du=0	dn/du=0
Density	3.18g/cc
Melting point	1360℃
Thermal conductivity	9.71Wm^-1K^-1
Thermal expansion	18.85×10^-6/℃
Hardness	Knoop 158.3
Specific heat	854J Kg^-1K^-1
Dielectric constant	6.76 at 1MHz
Young's modulus	75.8GPa
Shear modulus	33.77GPa
Bulk modulus	82.71GPa
Elastic modulus	C₁₁=164 ,C₁₂=53 ,C₄₄=33.7
Yield strength	36.54MPa
Poisson's ratio	0.26
Solubility	0.0017g/100g with，20 ℃
Molecular weight	78.08
Type/Structure	Cubic cracking
Reflection loss	5.4% at 5um

Refractive index: (No = Ordinary Ray)

um	No	um	No	um	No
0.54	2.6754	0.58	2.6312	0.62	2.5994
0.66	2.5755	0.7	2.5568	0.74	2.5418
0.78	2.5295	0.82	2.5193	0.86	2.5107
0.90	2.5034	0.94	2.4971	0.98	2.4916
1.0	2.4892	1.4	2.4609	1.8	2.4496
2.2	2.4437	2.6	2.4401	3.0	2.4376
3.4	2.4356	3.8	2.4339	4.2	2.4324
4.6	2.4309	5.0	2.4295	5.4	2.4281
5.8	2.4266	6.2	2.4251	6.6	2.4235
7.0	2.4218	7.4	2.4201	7.8	2.4183
8.2	2.4163	8.6	2.4143	9.0	2.4122
9.4	2.4100	9.8	2.4077	10.2	2.4053
10.6	2.4028	11.0	2.4001	11.4	2.3974
11.8	2.3945	12.2	2.3915	12.6	2.3883
13.0	2.3850	13.4	2.3816	13.8	2.3781
14.2	2.3744	14.6	2.3705	15.0	2.3665
15.4	2.3623	15.8	2.3579	16.2	2.3534
16.6	2.3487	17.0	2.3438	17.4	2.3387
17.8	2.3333	18.2	2.3278

2. Characteristic Curve

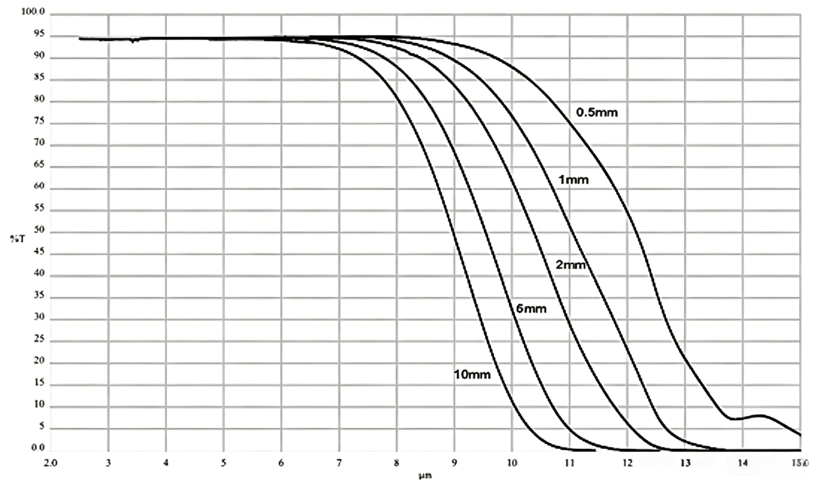

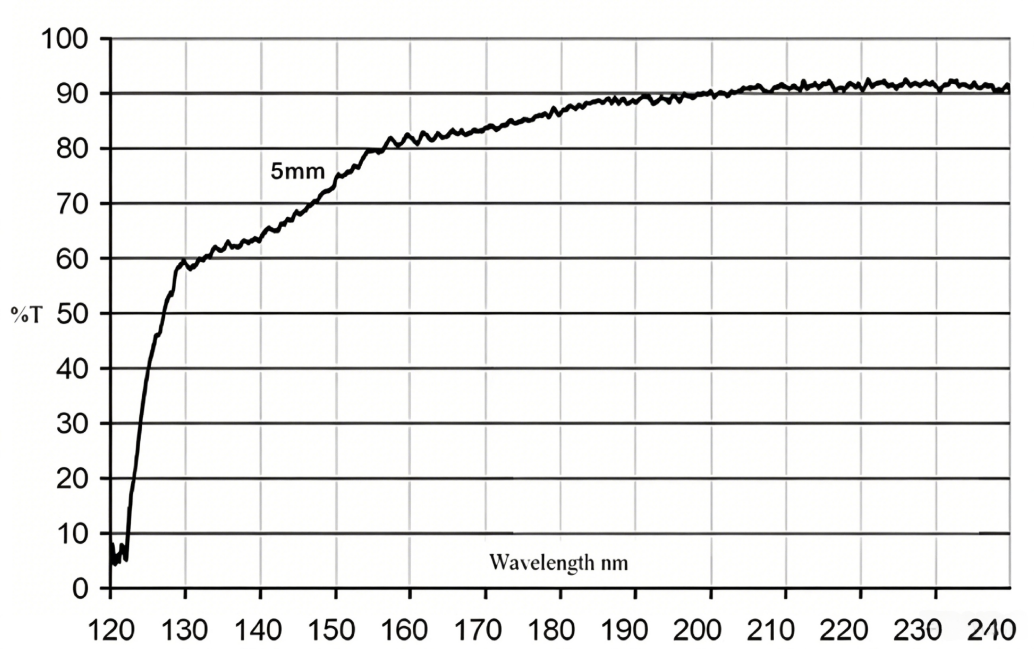

Spectral transmission curve

3. Order Info

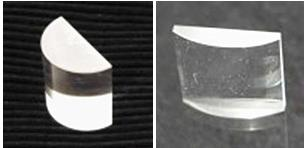

Order Model	Specification	curvature	Focal length	CaF2 Grades	参数
MP-DCX-CAF2 12.7LENS10U	12.7mm Ø	10.16（±2%）	10mm @ 300nm	UV Double Convex

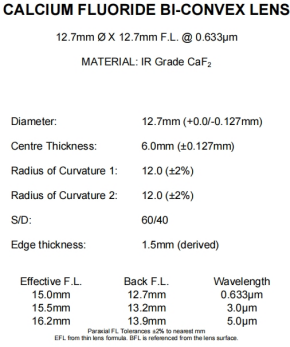

MP-DCX-CAF2 12.7LENS12	12.7mm Ø	12.0（±2%）	12.7mm @ 5μm	IR Double Convex
MP-DCX-CAF2 12.7LENS12U	12.7mm Ø	12.0（±2%）	12mm @ 300nm	UV Double Convex
MP-DCX-CAF2 12.7LENS100	12.7mm Ø	40.32（±2%）	100mm @ 5μm	IR Plano-Convex
MP-DCX-CAF2 16LENS90	16.0mm Ø	73.90（±2%）	90mm @ 3μm	IR Double Convex

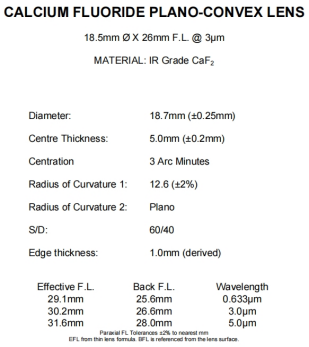

MP-DCX-CAF2 18.5LENS26	18.5mm Ø	12.6（±2%）	26mm @ 3μm	IR Plano-Convex

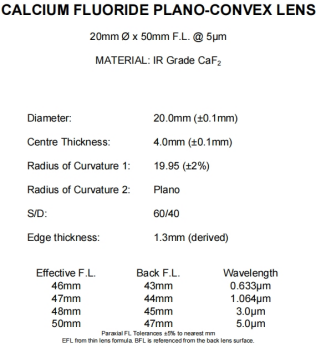

MP-DCX-CAF2 20LENS50	20mm Ø	19.95（±2%）	50mm @ 5μm	IR Plano-Convex
MP-DCX-CAF2 25LENS25U	25mm Ø	21.53（±2%）	25mm @ 350nm	UV Double Convex

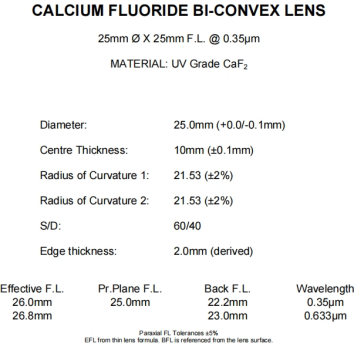

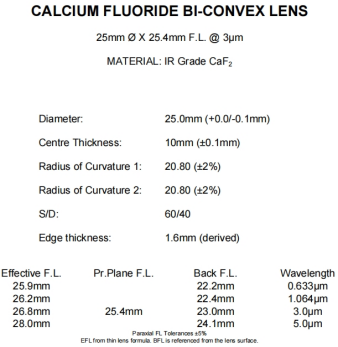

MP-DCX-CAF2 25LENS25	25mm Ø	20.80（±2%）	25.4mm @ 3μm	IR Double Convex
MP-DCX-CAF2 25LENS50B	25mm Ø	39.1（±2%）	50mm @ 5μm	IR Double Convex

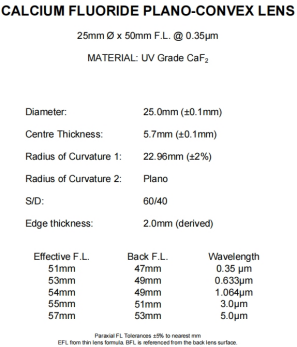

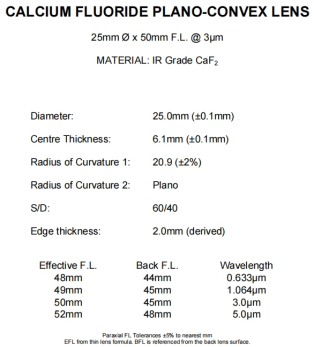

MP-DCX-CAF2 25LENS50	25mm Ø	20.9（±2%）	50mm @ 5μm	IR Plano-Convex
MP-DCX-CAF2 25LENS50U	25mm Ø	22.96（±2%）	50mm @ 350nm	UV Plano-Convex

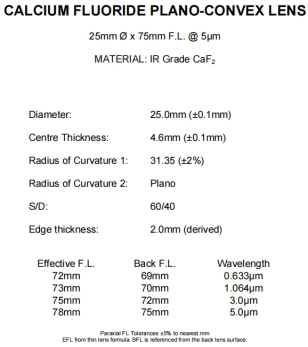

MP-DCX-CAF2 25LENS75	25mm Ø	31.35（±2%）	75mm @ 5μm	IR Plano-Convex

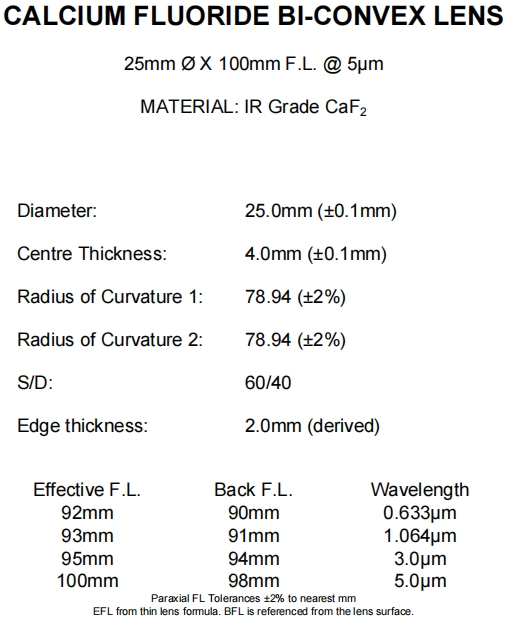

MP-DCX-CAF2 25LENS100B	25mm Ø	78.94（±2%）	100mm @ 3μm	IR Double Convex
MP-DCX-CAF2 25LENS100	25mm Ø	43.73（±2%）	100mm @ 3μm	IR Plano-Convex
MP-DCX-CAF2 25LENS100U	25mm Ø	43.73（±2%）	100mm @ 350nm	UV Plano-Convex
MP-DCX-CAF2 25LENS130	25mm Ø	55.35（±2%）	130mm @ 3μm	IR Plano-Convex
MP-DCX-CAF2 25LENS150	25mm Ø	61.0（±2%）	150mm @ 5μm	IR Plano-Convex

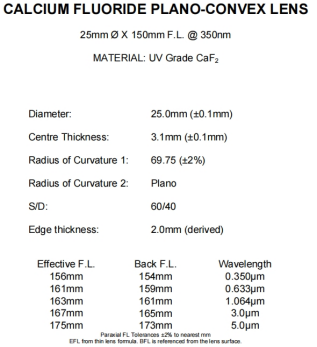

MP-DCX-CAF2 25LENS150U	25mm Ø	69.75（±2%）	150mm @ 350nm	UV Plano-Convex

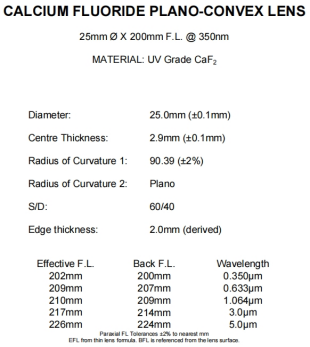

MP-DCX-CAF2 25LENS200U	25mm Ø	90.39（±2%）	200mm @ 350nm	UV Plano-Convex

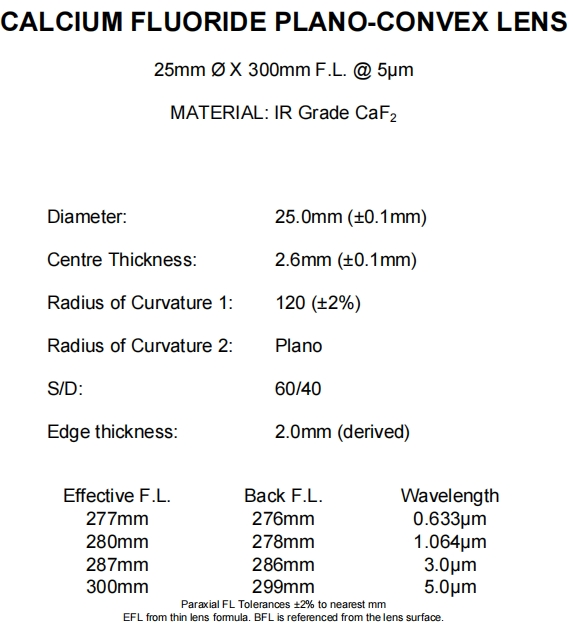

MP-DCX-CAF2 25LENS300	25mm Ø	120.0（±2%）	300mm @ 5μm	IR Plano-Convex
MP-DCX-CAF2 25LENS500	25mm Ø	202.02（±2%）	500mm @ 5μm	IR Plano-Convex
MP-DCX-CAF2 25.4LENS200	25.4mm Ø	80.7（±2%）	200mm @ 5μm	IR Plano-Convex

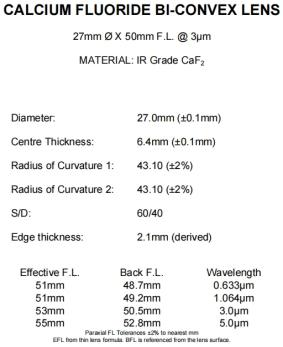

MP-DCX-CAF2 27LENS50	27mm Ø	43.10（±2%）	50mm @ 3μm	IR Double Convex

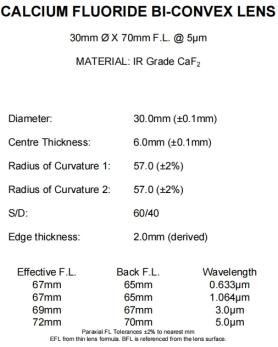

MP-DCX-CAF2 30LENS70	30mm Ø	57.00（±2%）	70mm @ 4μm	IR Double Convex

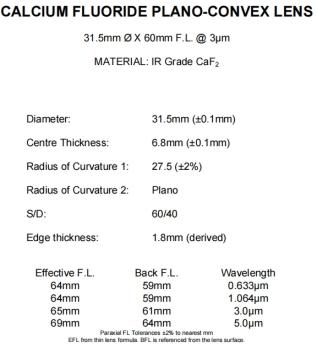

MP-DCX-CAF2 31.5LENS60	31.5mm Ø	27.50（±2%）	60mm @ 3μm	IR Plano-Convex

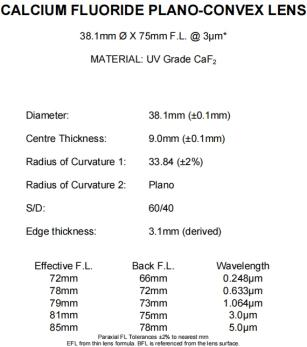

MP-DCX-CAF2 38.1LENS75	38.1mm Ø	33.84（±2%）	75mm @ 4.5μm	IR Plano-Convex
MP-DCX-CAF2 38.1LENS75U	38.1mm Ø	33.84（±2%）	66mm @ 248nm	UV Plano-Convex

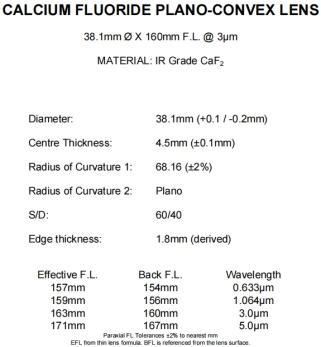

MP-DCX-CAF2 38.1LENS160	38.1mm Ø	68.16（±2%）	160mm @ 3μm	IR Plano-Convex

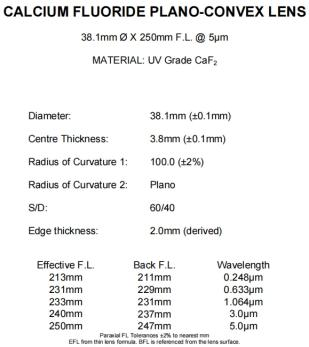

MP-DCX-CAF2 38.1LENS250U	38.1mm Ø	100（±2%）	215mm @ 248nm	UV Plano-Convex
CAF38.1LENS475	38.1mm Ø	190.35（±2%）	475mm @ 5μm	IR Plano-Convex
MP-DCX-CAF2 40LENS120	40mm Ø	50.25（±2%）	120mm @ 3μm	UV Plano-Convex
MP-DCX-CAF2 40LENS150	40mm Ø	64（±2%）	150mm @ 3μm	IR Plano-Convex
MP-DCX-CAF2 40LENS200	40mm Ø	85（±2%）	200mm @ 3μm	IR Plano-Convex
MP-DCX-CAF2 40LENS330	40mm Ø	138（±2%）	330mm @ 3μm	IR Plano-Convex
MP-DCX-CAF2 40LENS440	40mm Ø	187（±2%）	440mm @ 3μm	IR Plano-Convex
MP-DCX-CAF2 50LENS80	50mm Ø	65.6（±2%）	80mm @ 5μm	IR Plano-Convex

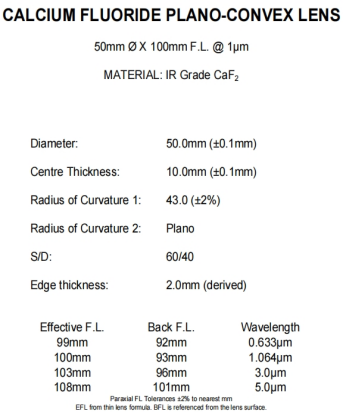

MP-DCX-CAF2 50LENS100	50mm Ø	43.0（±2%）	100mm @ 1μm	IR Double Convex

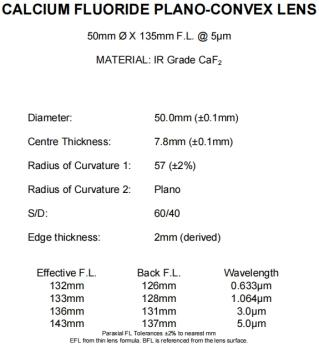

MP-DCX-CAF2 50LENS135	50mm Ø	57.0（±2%）	135mm @ 5μm	IR Plano-Convex

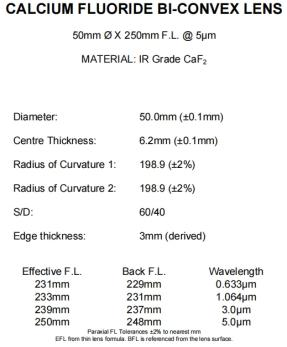

MP-DCX-CAF2 50LENS250	50mm Ø	198.9（±2%）	250mm @ 5μm	IR Double Convex

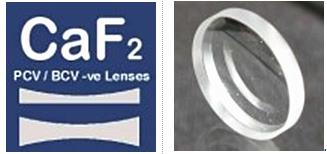

CaF2 negative lens


Order Model	specifications	curvature,	focal distance	CaF2 Grade	Parameter

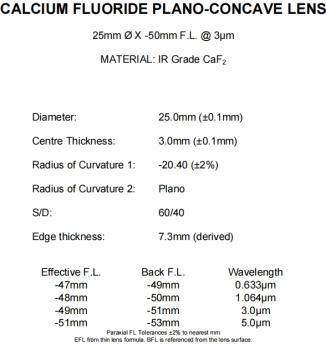

MP-DCX-CAF2 25LENS-50	25mm Ø	-20.40（±2%）	-50mm @ 3μm	IR Plano-Concave

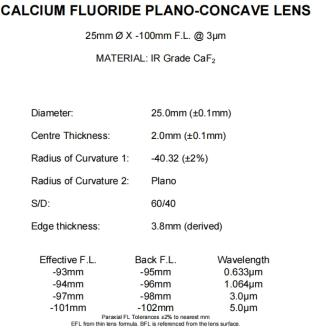

MP-DCX-CAF2 25LENS-100	25mm Ø	-40.32（±2%）	-100mm @ 3μm	IR Plano-Concave
MP-DCX-CAF2 25LENS-150	25mm Ø	-59.85（±2%）	-150mm @ 5μm	IR Plano-Concave
