General Parameters
PN# | PDR- 100M-A | PDR- 200M-A | PDR- 300M-A | PDR- 400M-A | PDR- 500M-A | PDR- 800M-A | PDR- 1G-A | PDR- 1.2G-A | PDR- 1.5G-A | PDR- 2G-A | PDR- 2.5G-A | Unit | |
Wavelength | 1510~1590(1300±40nm;1060±40nm Optional) | nm | |||||||||||
Bandwidth | 100M | 200M | 350M | 400M | 500M | 800M | 1G | 1.2G | 1.5G | 2G | 2.5G | Hz | |
Detector Responsivity | 0.95 | 0.95 | 0.95 | 0.95 | 0.95 | 0.95 | 0.95 | 0.95 | 0.95 | 0.95 | 0.95 | A/W@1550nm | |
Transimpedance Gain | 30K | 30K | 30K | 10K | 5K | 30K | 30K | 30K | 30K | 15K | 15K | V/A | |
Input Light | Local | <5 | <5 | <5 | <5 | <5 | <5 | <5 | <5 | <5 | <5 | <5 | mW |
Signal | 300 | 300 | 300 | 300 | 300 | 300 | 300 | 300 | 300 | 300 | 300 | μW | |
Polarization Extinction Ratio | 22 | 22 | 22 | 22 | 22 | 22 | 22 | 22 | 22 | 22 | 22 | dB | |
NEP | 5 | 5 | 5 | 7 | 7 | 9 | 9 | 9 | 9 | 9 | 9 | pW/Sqrt(Hz) | |
Supply Voltage | 5 | 5 | 5 | 5 | 5 | 12 | 12 | 12 | 12 | 12 | 12 | V | |
Supply Current | 0.4(max) | 0.4(max) | 0.4(max) | 0.4(max) | 0.4(max) | 0.3(max) | 0.3(max) | 0.3(max) | 0.3(max) | 0.3(max) | 0.3(max) | A | |
Output Coupling Method | AC | AC | AC | AC | AC | AC | AC | AC | AC | AC | AC | ||
Interface Type | Electrical Interface:SMA | Fiber Interface:FC/APC | |||||||||||
Fiber Type | Local: PM ; Signal: SM | ||||||||||||
RF Output | SMA | ||||||||||||
Dimensions | 120*100*25mm(Optional 90*80*20mm) |
Testing:

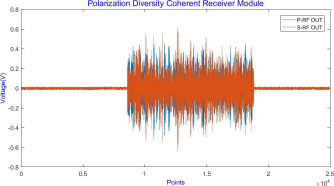

Coherent signals of P polarization state and S polarization state.

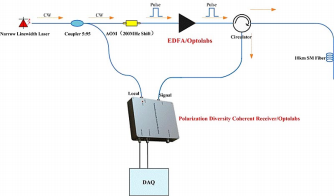

Polarization diversity coherent reception optical circuit diagram.
